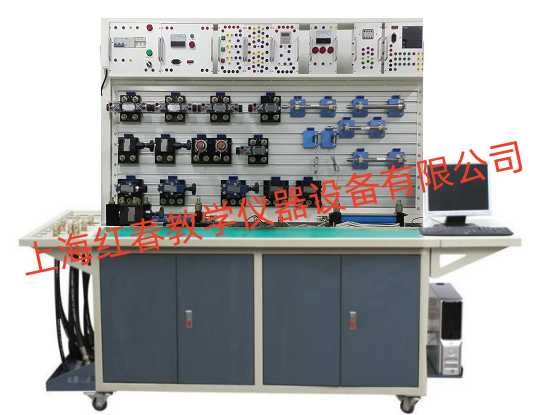

CH-H M-C型 电、气、液综合试验台
CH-H M-C型 电、气、液综合试验台主要用于各类工科大专院校的液压传动课程的实验教学。它采用先进的力士乐型液压元件和独特的模块化，直接构成插接方便的液压系统。学生通过自选式的实验，对液压系统的组成、液压系统的工作原理、压差与流量的特性、主要元部件的静、动态特性测试以及各种液压回路的测试有深刻的认识，从而提高了学生对液压系统的动手能力、设计水平,以及综合能力的运用。
一、主要特点:
1、实验台结构 ：2.0mm钢板主体冷轧而成，表面亚银喷塑工艺处理美观大方，面板阳极氧化处理，T型槽铝型材操作平台
2、元件模块化 ：各液压元件成独立模块，配有方便安装的底板，可以随意在通用铝合金型材板上组建各种实验回路，操件简单快捷。
3、连接方式：闭合式防漏快插接头使实验回路的组装更简便、快速可靠，连接密封性能好、不漏油、清洁、干净。
4、元件性能：采用标准的工业级液压元件，性能可靠、精度高。
5、软件及实训CAI课件 配套提供设计运行软件及实训CAI课件，以便于教学。软件需要具有以下功能：
a. 软件应提供大量的液压、电气标准元件图库，并可在回路中设置相关元件的技术参数。
b. 软件必须可设计并绘制符合工业标准化的回路图，包括：液压回路图、电气控制电路图、液电-控制回路，并可列出元件表、输出图纸。
c. 所设计的回路必须可进行动作仿真。包括：动作的点动、自动、暂停等多种形式。
d. 识别功能；软件必须能够判别回路设计是否正确，并给出提示。
并能够提供下列培训内容：
– 项目管理
– 建立自己的资料库
– 绘制回路图
– 使用预置的100 多种元件符号
– 回路连接时的网格和对齐功能
– 根据标准自动定位元器件
– 使用图层
– 建立绘图框架
– 各种图形格式打印输出，打印预览功能
– 自动生成元器件列表
软件中需具有完整的幻灯片浏览和剖面模型动画演示。支持多种 Windows兼容数据格式 (doc, ppt, avi, 等)
6、测量仪器：0.5级精确测量精度。
7、可扩展实验：在保证设备稳定的情况下提供极强的可扩展性，大铝合金面板组装平台为扩展提供了必要的硬件基础。
该设备适应现代实验教学的先进性 开放性和可扩展性三个层次的实验教学要求。充分体现该设备的机电一体化教学的多功用性。
A．软件具备开放性升级性。可提供开发狗，供业主进行二次开发及科研设计。
B．在保证现有实验的前提下还可进行气动硬件的搭接，进行相应的气动实验；
C．在硬件支撑下还可实现送料机构、机械手抓取机构、挖掘机机构等扩展实验。
8、易维护 易维护设计，维护检修工作量小，脱油前和脱油后元件分开放置、并设有回油盘可对资源进行回收实现二次利用。因为独特的防护和易维护设计，需维护的器件特别少且易于维护，运行状态下可以方便简单地维护，整机维护一次最多不超过1小时，工作量极小，且不需要经常维护。极大地提高了系统的灵活性 先进性、安全性、稳定性、可管理性以及可扩展性的全面要求
9、控制多元化：软件控制、PLC控制 、继电器控制 、时间继电器控制、手动控制等，其中（继电器控制方式6组行程开关控制方式4组实验人员手动控制方式6组）
10、系统安全性能：采用进口电机泵组，低噪音、压力流量自动限压。液压元件的最大承受压力为31.5Mpa,额定工作压力为6.3Mpa，是安全的液压实验系统。电源带漏电保护，漏电（漏地电流超30mA自动断电），缺相，自动断开总电源，控制电路均为24V直流安全电压

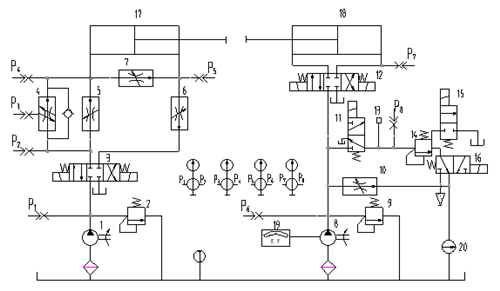

二、实验项目：
液压元件能测试实验，
1、液压泵性能测试 29、顺序阀控制的顺序回路
2、溢流阀性能测试 30、行程换向阀缓冲回路
3、节流阀性能测试 31、行程开关控制的顺序回路
4、调速阀性能测试 32、减压回路
5、减压阀性能测试 33、双向压力调定回路
6、液压缸性能测试 34、液压泵旁路节流调速回路
7、节流阀进油节流调速回路 35、压力继电器控制的顺序回路
8、节流阀回油节流调速回路 36、快慢速切换回路
9、节流阀旁路节流调速回路 37、液控单向阀锁紧回路（平衡回路）
10、节流阀控制同步回路 38、液控单向阀的保压回路
11、节流阀控制双程同步回路 39、先导溢流阀远程调压回路
12、节流阀串联回路 40、多个溢流阀压力调定回路
13、差动回路 42、定压式容积调速回路
14、高低压控制回路 42、调速阀进油节流调速回路
15、顺序阀的平衡回路 43、调速阀回油节流调速回路
16、减压阀的减压回路 44、调速阀旁路调速回路
17、过载保护回路 45、旁路小孔节流调压回路
18、两级调压回路 46、行程换向阀与流量阀组合的减速回路
19、压力控制回路 47、调速阀串联速度换接回路
20、稳压回路 48、调速阀并联速度换接回路
21、单向阀保压回路 49、简单的压力调定回路
22、单向阀位置保持回路 50、二次压力控制回路
23、调速阀的同步回路 51、先导溢流阀卸荷回路
24、电磁换向阀卸荷回路 51、远程调压回路
25、二位四通换向回路 53、双向压力调定回路
26、三位四通换向回路 54、调速阀变压式节流调速回路
27、双作用缸双向调速回路 55、节流阀变压式节流调速回路
28、顺序阀保压回路 56、液压缸串联同步回路
可编程序控制器（PLC）电气控制实验，机电液一体控制实验形式。
（1）、PLC的指令编程，梯形图编程的学习
（2）、PLC编程软件的学习及使用
（3）、PLC与计算机的通讯，在线调试、监控
（4）、PLC对液压传动控制的优化
三、技术参数
① 实验工作台
实验工作台由铁制主体与铝合金型面板(T型钩槽)等构成。
工作台尺寸：长×宽×高=1650mm×680mm×1800mm (其包装后约300kg)
② 液压泵站
系统额定工作压力：6.3Mpa。（最大可至7Mpa）
⑴. 电机—泵装置（1台）
变量叶片泵-电机1台：
变量叶片泵：单向，公称排量6.67mL/r，容积效率 90%；
电机：三相交流电压，功率2HP 4P，转速1450r/min；
⑵. 油箱：公称容积50L；附有液位、油温指示计，吸油、回油滤油器，安全阀等
③ 常用液压元件
以Rexroth技术元件元件为主，配置详见配置清单。
每个液压元件均配有油路过渡底板，可方便、随意地将液压元件安放在铝合型面板上。
④ 电气测控单元
可编程序控制器(PLC)：西门子S7-200系列，I/O口24点，继电器输出形式（或三菱FX1S－20MR主机 12输入8输出，继电器输出方式）。电源电压：AC 220V/50Hz,控制电压为DC24V，设有手动，自动，顺序等控制功能.
CH-H M-C型 电、气、液综合试验台配置清单
一、液压实验台部分
|
序号 |
名 称 |
规 格 型 号 |
数 量 |
备 注 |
|
1 |
实验台 （铝合金面板） |
1650mm×680mm×1800mm实验台为钢板制做，主体板材为2.0mm铁板板金制作，表面全部喷塑实验台表面采用带槽铝合金，阳极小氧化 两边U型槽采用金属型材包边 |
1台 |
上海红春 |
|
2 |
万向轮 |
2.5mm优质钢材；带自锁功能；滚轮式轴承 |
4个 |
上海红春 |
|
3 |
铝合金面板 |
1.5mm铝合金带“T”型槽，配合过渡底板进行搭接 |
1套 |
上海红春 |
|
4 |
液压过渡底板 |
铝型材 铝锭AL6063精致开模制成，铝型材下边有两边L型钩槽，用于挂在操作面板上 |
1套 |
上海红春 |
|
5 |
进油分油块 |
铝型材 铝锭AL6063精致开模制成 安装在实验台上 |
1套 |
上海红春 |
|
6 |
回油分油块 |
铝型材 铝锭AL6063精致开模制成 安装在实验台上 |
1套 |
上海红春 |
二、液压泵站部分
|
序号 |
名 称 |
规 格 型 号 |
数 量 |
备 注 |
|
7 |
驱动电动机 |
2HP 4P 采用铣铁外壳运转躁音低于60分贝，卧式 |
1只 |
进口件SY Vp-12 |
|
8 |
变量叶片泵 |
流量10L/min 压力7MPa具有压力调整和流量调节装置，压力和流量可调整，侧板采用液压平衡 |
1只 |
进口件 |
|
9 |
油箱 |
100L，3.5mm钢板析边制作，盖边8.0mm作支撑，表面喷塑，美观大方 |
1只 |
上海红春 |
|
10 |
空气滤清器 |
活动网口径φ32，过滤精度300目，通过流量大于20L/min |
1只 |
|
|
11 |
滤油器 |
MF-03过滤精度200目 |
2只 |
|
|
12 |
油温油面计 |
镀铭铁质外壳 |
1只 |
|
三、液压执行元件
|
序号 |
名 称 |
规 格 型 号 |
数量 |
备 注 |
|
13 |
双作用液压缸 |
行程200mm，杆径与活塞比1：2 |
2只 |
|
|
14 |
加载板 |
20mm厚度 |
1只 |
上海红春 |
四、液压实验台元件配置
|
序号 |
名 称 |
规 格 型 号 |
数量 |
备 注 |
|
15 |
节流阀截止阀 |
DV8单向节流阀 ,螺纹口径M16,流量24L/min ,最大压力35MPa |
1只 |
华德液压元件
华德液压元件
|
|
16 |
单向阀 |
S8A管式单向,流量:30L/min ,最高压力31.5 MPa螺纹口径 M16 |
1只 |
|
|
17 |
液控单向阀 |
SV10PB1液控单向阀, 口径: φ10,最大流量:80L/min ,最小启动压力:0.5MPa |
1只 |
|
|
18 |
直动式溢流阀 |
DBDH6P 板式 |
1只 |
|
|
19 |
先导式溢流阀 |
DB10先导溢流,口径:10,压力调节范围:2-8MPa ,最大流量:100L/min ,最大压力31.5MPa , 配置铝安装底座 |
1只 |
|
|
20 |
先导式顺序阀 |
DZ1先导式,最大流量:150L/min,最大压力:31.5MPa ,压力调节范围:0.3-21 MPa,配置铝安装底座 |
1只 |
|
|
21 |
调速阀 |
2FRM5单向调速阀, control flow 0.05-4L/min ,free flow 20L/min max pressure 工作压力21 MPa ,配置两口流路板,螺纹口径M16 |
2只 |
|
|
22 |
减压阀 |
DR6DP 直动式减压,口径: φ6 最大流量60L/min ,压力调节范围:0.3-25 MPa ,最大压力31.5MPa, 配置铝安装底座 |
1只 |
|
|
23 |
二位三通电磁换向阀 |
3WE6A3WE6A两位三通 ,流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件，带LED显示 |
2只 |
|
|
24 |
二位四通电磁换向阀(单) |
4WE6C3WE6A两位四通 ,流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件，带LED显示 |
1只 |
|
|
25 |
三位四通电磁换向阀(O) |
4WE6E3WE6A两位四通 流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件，带LED显示 |
1只 |
|
|
26 |
三位四通电磁换向阀(M) |
4WE6G3WE6A两位二通 ,流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件，带LED显示 |
1只 |
|
|
27 |
二位四通手动换向阀 |
4WMM3WE6A两位二通 ,流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件，带LED显示 |
1只 |
|
|
28 |
压力继电器 |
HED40A15 弹簧管式 |
2只 |
|
|
29 |
四通 |
铝型材，铝锭AL6063精致开模制成，铝型材下边有两边L型钩槽，用于挂在操作面板上 |
4只 |
上海红春 |
|
30 |
甘油式压力表 |
10MPa 硅油耐震 内红色标签分别显示MPa值和psi值 |
2只 |
上海 |
五、液压实验台辅件
|
序号 |
名 称 |
规 格 型 号 |
数量 |
备 注 |
|
31 |
高压油胶管 |
两端为M16公制螺纹 内置钢丝，耐压值28MPa |
25根 |
上海红春 |
|
32 |
液压油 |
普力抗磨液压油32# |
50升 |
上海红春 |
|
33 |
固定支架 |
每个支架带T型固定锁紧旋扭 |
4只 |
上海红春 |
六、液压实验台采集传感变送器、显示仪表
|
序号 |
名 称 |
规 格 型 号 |
数 量 |
备 注 |
|
34 |
流量测试传感器 |
LWGY-6，涡轮式流量传感器，精度0.5级，可4-20mA标准电流信号输出，轴、轴承都采用硬合金材料 |
1只 |
|
|
35 |
流量积算仪 |
XSM系列，与流量传感器配套使用，测量频率范围 0.1-25kHz,基本误差小于0.01％，显示范围-19999-45000 |
1只 |
|
|
36 |
电感式接近开关 |
PNP型 24V 0.5A，二线制，线长1.2米，绝缘等级高，耐油，耐腐蚀 |
4只 |
|
|
37 |
多功能转速表 |
HB48内含延时、累时、频率、转速计数等32种功能，并提供DC9V输出 |
1只 |
|
|
38 |
电脑 |
酷睿双核处理器、1G内存、19寸液晶显示器、160G硬盘 |
1台 |
|
|
39 |
电脑附台 |
|
1套 |
|
